Zenia (Hebeschiebe) Slide (Tam Yalıtımlı Sürme) Profil Genişliği Hava Geçirgenlik Sınıfı Profil Sınıfı TS -5358 / EN 12608 Su Sızdırmazlık Sınıfı 125 mm 4 B 9A Rüzgar Yüküne Dayanım Sınıfı Ses Yalıtımı Profil Isı İletim Katsayısı (W/m2°K) Pencere İletim Katsayısı (W/m2°K) Cam Kalınlıkları (mm) C3 40 dB 1,7 1,6 20, 24

Estetik

“Yalıtımlı Sürme Sistemlerinde" kasa ve kanat aynı düzlemde tasarlanarak bütünsel bir estetik sağlanmıştır. Sistem, en küçük pencereden, ofis, bahçe ya da terasa açılan kapılar gibi büyük açıklıklara kadar geniş bir kullanım alanına sahiptir. 21 farklı renk ve desen seçeneği sayesinde mimari ve dekoratif beklentileriniz karşılanmaktadır.

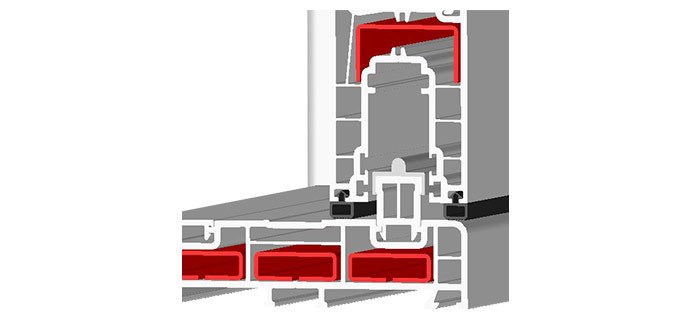

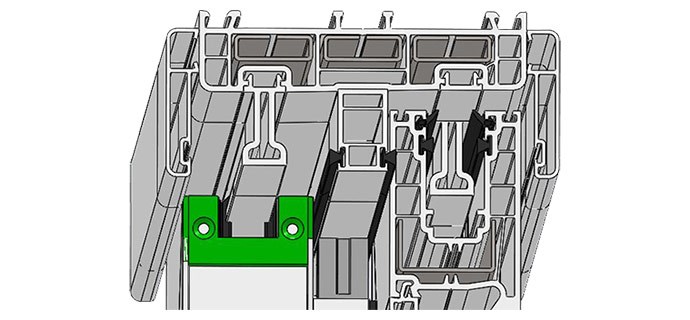

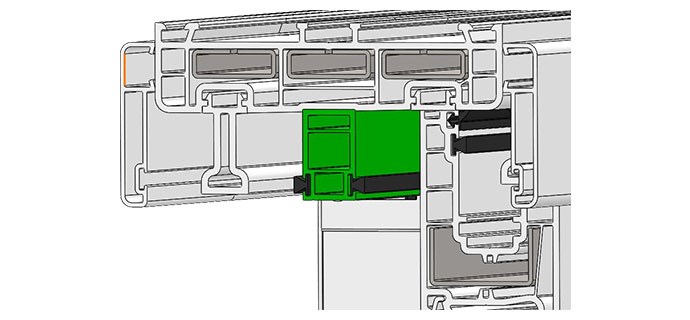

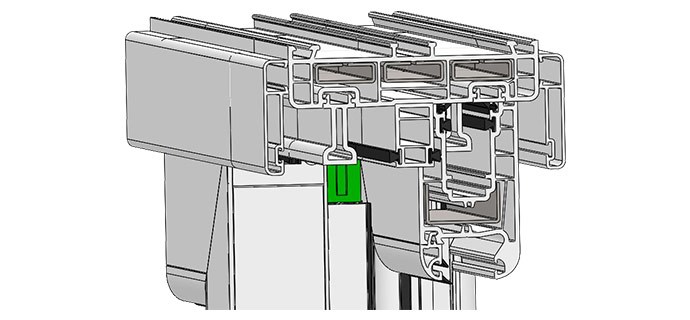

Kasa Kanat birleşmelerinde kullanılan EPDM contalar ile mükemmel yalıtım sağlanmaktadır.	Üst Yalıtım Profili sayesinde, üst yatayda iki kanat arasında hava geçişi engellenmektedir.	İnterlock Sisteminde yer alan contalar, kıl fitiller ve kilitleme sistemi ile bu bölgede yalıtım sağlanmıştır.	Üst Yalıtım Takozu interlock profillerinin üzerine takılarak düşey yönde oluşan izolasyon zafiyeti engellenmektedir.

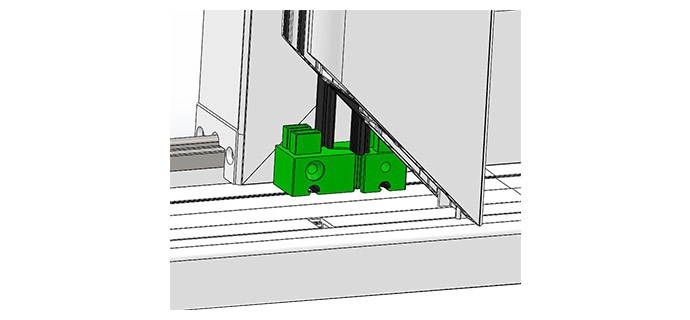

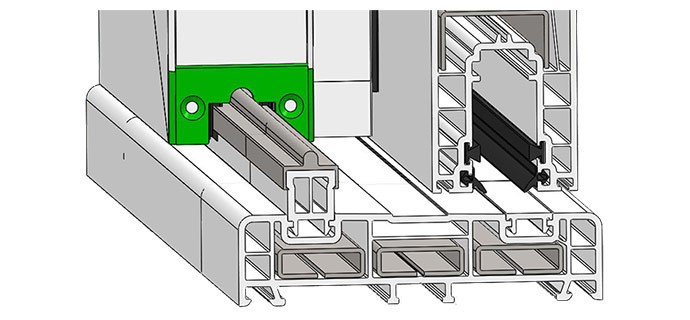

İnterlock Takozu sayesinde interlock profillerinin taban kısmından hava geçişi engellemektedir.	Alt Sürme Kapağı sayesinde sürme kanat kapamanın manuel olarak ray şeklinde kesilmesine gerek kalmadan estetik görünüm sağlanırken kapamanın raya sürtme riski ortadan kaldırılmıştır.	Üst Sürme Kapağı sayesinde sürme kanat kapamanın manuel olarak üst ray şeklinde kesilmesine gerek kalmadan estetik görünüm sağlanırken kapamanın raya sürtme riski ortadan kaldırılmıştır.

Sistem

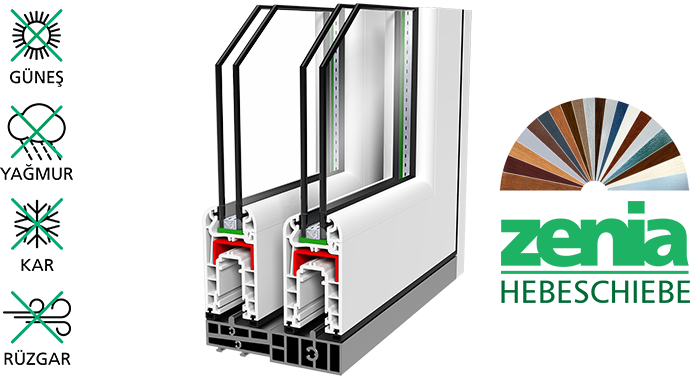

• Sistem 125 mm kasa ve 50 mm kanat genişliğine sahiptir.
• 20 ve 24 mm olmak üzere iki farklı çıta tipi kullanılabilir.
• Pencere kapandığında tüm birleşim noktalarında yalıtım EPDM contalarla sağlanmaktadır.
• Kapı eşiklerinden geçişleri rahatlatmak için kapı ve pencerelerde iki farklı alüminyum ray profili geliştirilmiştir.
• Sistemin kasa ve kanat profillerinin birleşimi tamamen “kaynak yöntemi” ile sağlanırken; sistem, en az profille en hızlı şekilde üretilebilecek şekilde tasarlanmıştır.
• Her bir kanadın 200 kg taşıma kapasitesi olduğu için küçük pencerelerden büyük açıklıklara kadar uygulama yapılması mümkündür.

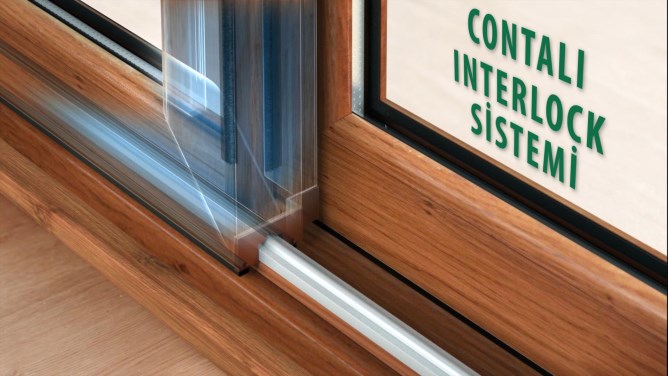

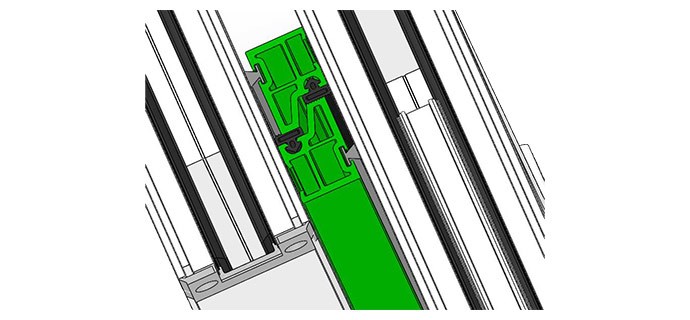

• Kanat birleşim noktaları, sürme sistemlerinin en büyük zafiyetidir. Kanat birleşim noktalarında kullanılan özel interlock profili sayesinde yalıtım, ikişer adet EPDM conta ve kıl fitillerle sağlanmaktadır.

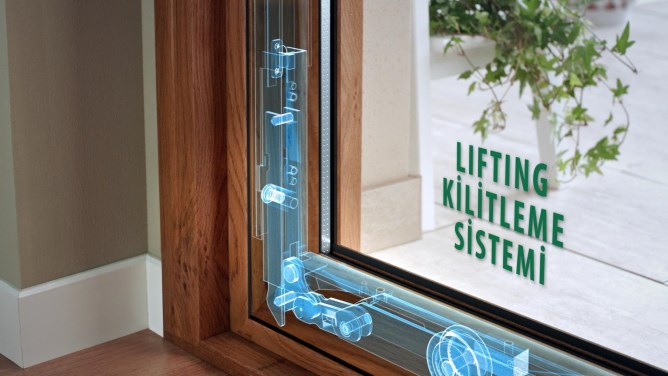

• Interlock profillerinin özel kilitleme sistemi sayesinde rüzgar etkisi sebebiyle kanatlarının birbirinden ayrılması olasılığı bütünüyle ortadan kaldırılmıştır.
• Sürme ve paralel sürme sistemlerinin bir diğer zafiyeti olan üst yataydaki iki kanadın birleşim noktasında kalan açıklık özel tasarlanan yalıtım profili ve takozu ile ortadan kaldırılmıştır.
• Üst yatayda kasa kanat arasında kalan boşluğun estetik açıdan uygun hale getirilmesi ve bu açıklığın kapatılması için tasarlanan özel profil sayesinde sistem bütünlüğü bozulmamıştır.

Rüzgar Yükü Dayanımı

• “Yalıtımlı Sürme Sistemi”, sahip olduğu kilitleme sitemi ve interlock yapısı sayesinde yüksek rüzgar yükü dayanımına sahip olup hava sızdırmazlığında yüksek yalıtımlı pencere sistemleri ile aynı performans değerlerini sağlayabilmektedir.
• “Yalıtımlı Sürme Sistemi” geliştirilirken yapıların maruz kalabilecekleri azami rüzgar yükü değerleri göz önünde bulundurulmuş, destek saclarının yapısı ve profil içerisindeki konumları maksimum verim alabilecek şekilde tasarlanmıştır.

Isı Yalıtımı

• “Yalıtımlı Sürme Sistemi”, profil genişliği göz önünde bulundurularak oluşturulan odacık sayısı, odacık genişlikleri, profil yükseklikleri ve EPDM conta sistemi sayesinde ısı iletim katsayısı değerlerinde tüm gereklilikleri sağlayabilmektedir.

• TS EN ISO 10077-2 standardına uygun olarak 1,23 m x 1,43 m ölçülerinde pencere sistemi ile Ug : 1,1 W/m2K, Uw : 1,6 W/m2K ve Uf : 1,7 W/m2K değerleri sağlanmıştır.

Ses Yalıtımı

• “Yalıtımlı Sürme Sistemi” ile 40 dB değerine kadar ses yalıtımı sağlanabilmektedir. Böylelikle, en gürültülü ortamlarda bile kaliteli yaşam seviyesinde ses ortamı oluşturmak mümkündür.
• Sistemle birlikte kullanılabilecek akustik camlar sayesinde oluşturulacak ses izolasyonuyla, dış dünyanın ses gürültüsünün iç ortamlardan izole edilmesi en etkin şekilde sağlanmaktadır.
